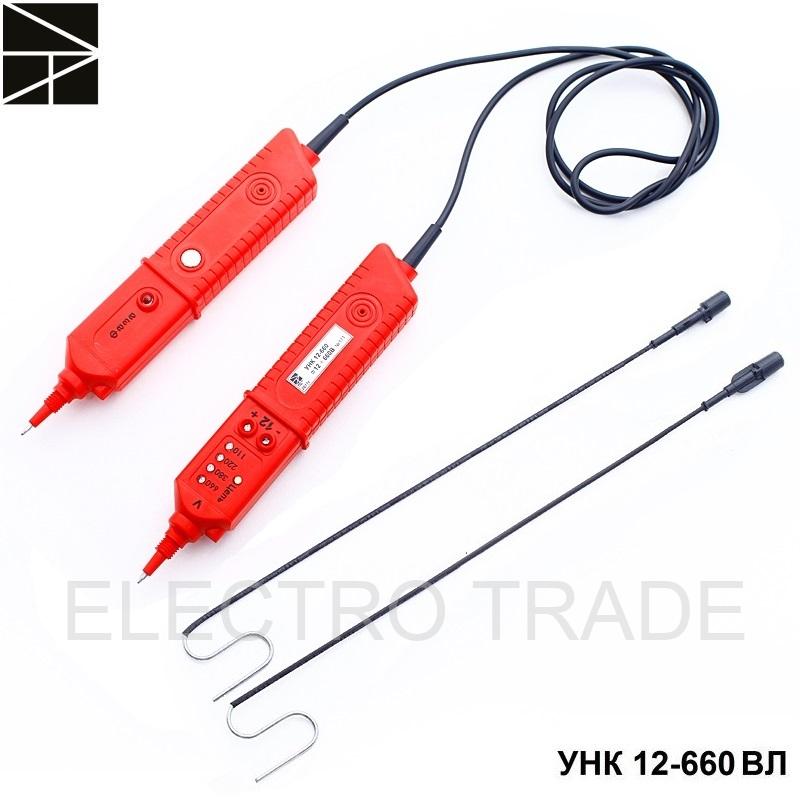

Указатель напряжения УНК 12-660 ВЛ

Сертификат

Артикул: ET-UNN120VL

Назначение

Указатель напряжения УНК 12-660 ВЛ предназначен для контроля наличия напряжения как на воздушных линиях, так и в электроустановках переменного и постоянного тока напряжением 12-660В частотой 50Гц, при температуре воздуха от +45ºС до -45ºС и относительной влажности не более 98% при температуре +25ºС. Указатель обеспечивает ступенчатую импульсную светозвуковую индикацию напряжения постоянного и переменного тока, позволяет определить полярность постоянного и фазу переменного напряжений, целостность электрических цепей с внешним сопротивлением от 0 до 100 кОм (светозвуковая прозвонка).

Определение целостности цепи осуществляется от энергии накопительного конденсатора. Зарядка конденсатора осуществляется от сети постоянного или переменного тока напряжением 220-380В в течение 1 минуты. Одной зарядки достаточно для работы в течение всего рабочего дня.

Характеристики

Рабочее напряжение	12-660 В
Дискретные значения индицируемого напряжения	12,110,220,380,660
Порог индикации	12 В
Максимальный ток, не более	10 мА
Погодные условия эксплуатации	-45 +45 Сº, относительная влажность не выше 98% при +25 С°
Время непрерывной работы от одной зарядки при нулевом сопротивлении измеряемой цепи, не менее	7 мин
Длина соединительного провода, не менее	1,1 м
Длина неизолированной части контактов-наконечников, не более	7 мм
Длина удлиняющего электрода, не более	0,5 м
Виды индикации	свето-звуковая
Диапазон "прозвонки" цепи	0-100 кОм
Источник питания	Нет
Определение постоянного напряжения	Полярность В
Определение переменного напряжения	Фаза В
Длина прибора в рабочем положении	0,71 м
Габаритные размеры корпуса	175х25х30 мм
Габаритные размеры в упаковке	640х140х35 мм
Вес	0,21 кг

Комплект поставки

1. Указатель УНК 12-660 ВЛ	1 шт.
2. Электрод удлиняющий	2 шт.
3. Паспорт и инструкция по эксплуатации	1 экз.
4. Чехол	1 шт.
